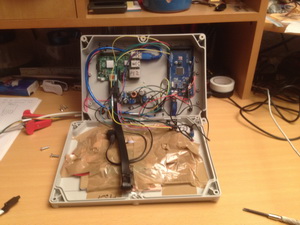

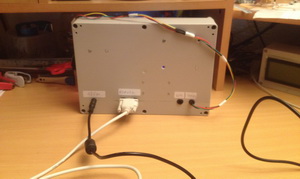

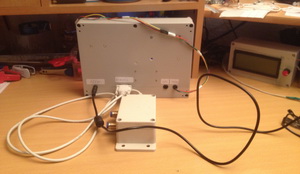

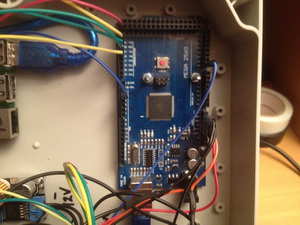

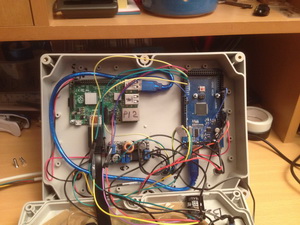

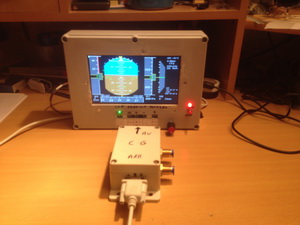

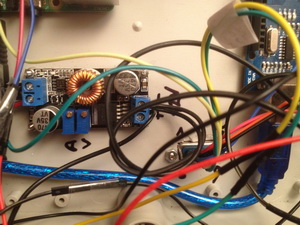

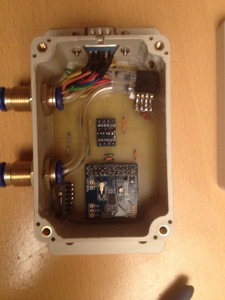

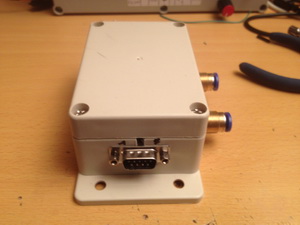

Quelques photos du Mini EFIS v3 dans sa boite d’essai.
En prévision:
Je vais adapter la version 2.0 d’Oleg qui fonctionne en connexion CAN BUS avec le TFT de 7″ 800 x 480 et 1000 nit.

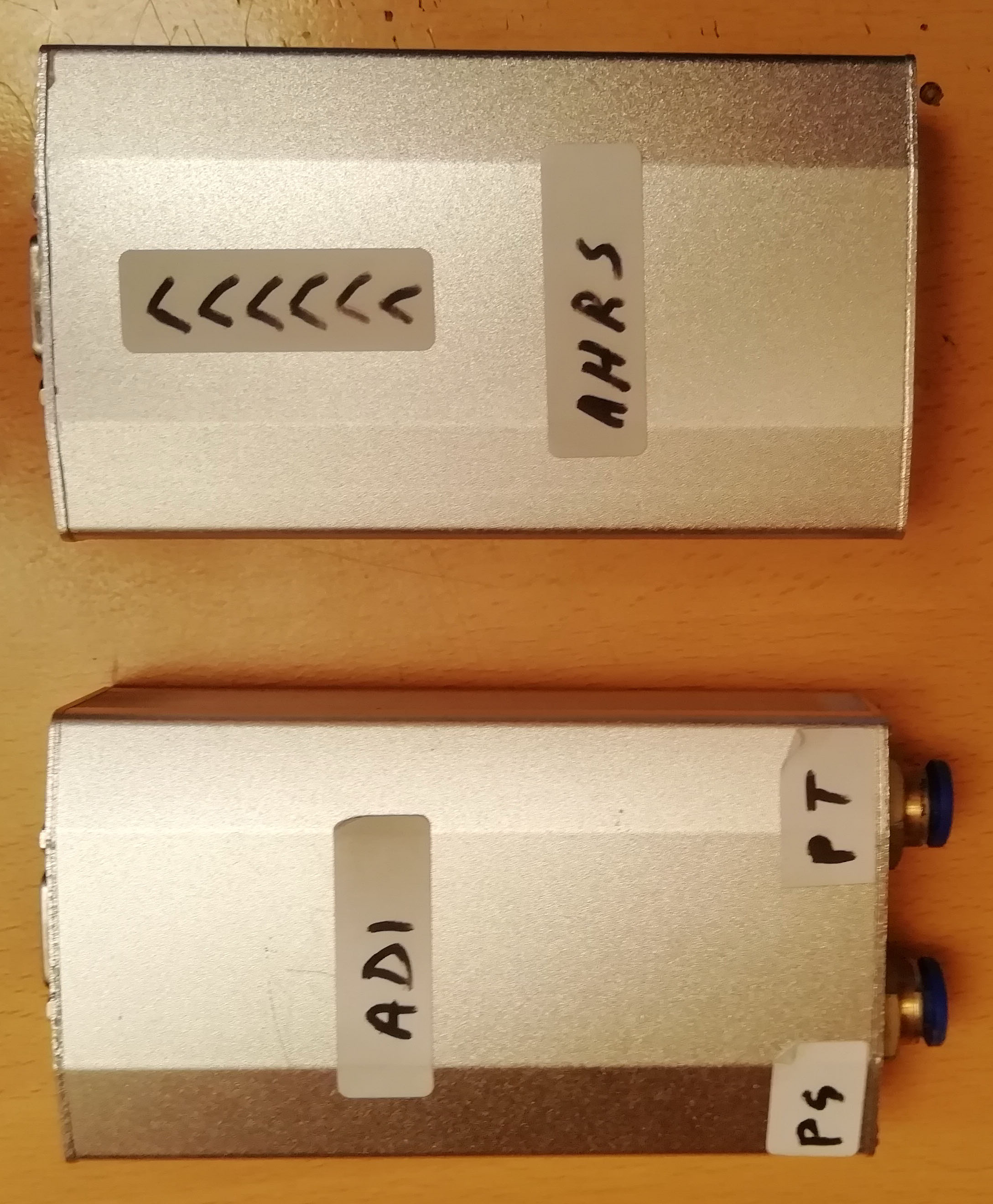

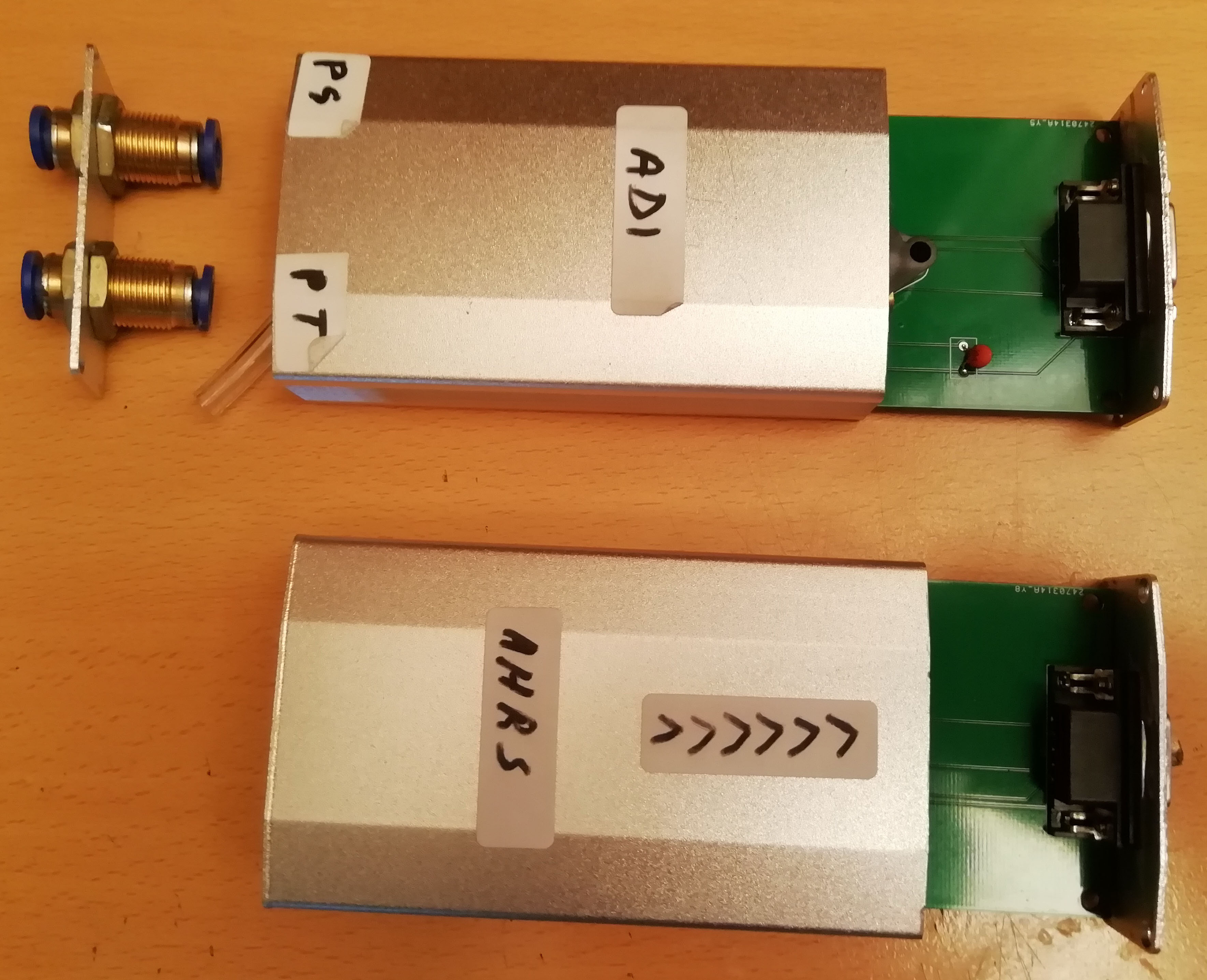

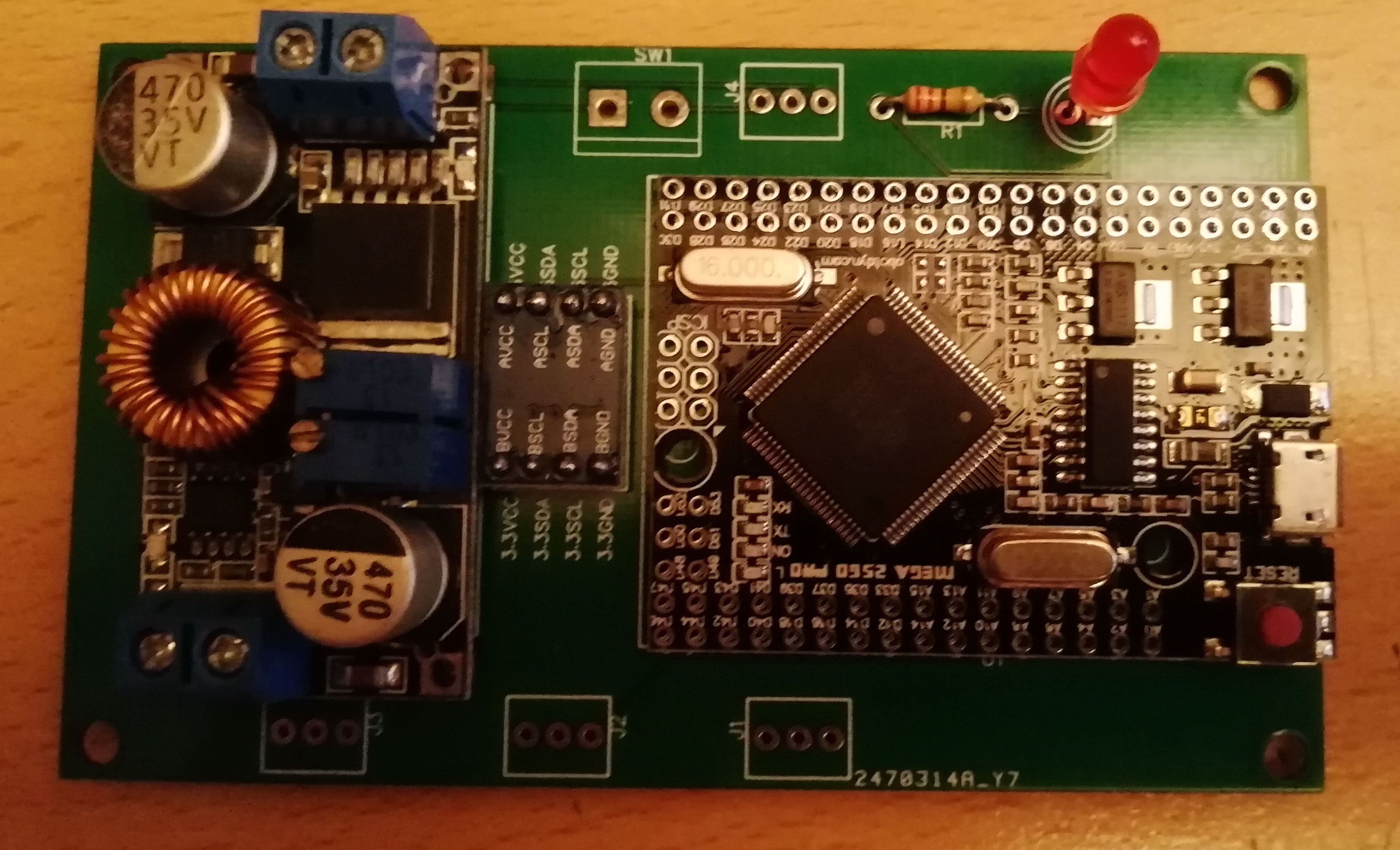

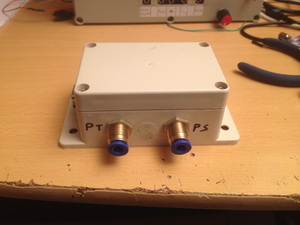

J’ai réalisé une nouvelle conception des différents boitiers pour AHRS et ADI, quand au boitier de l’EFIS v3 est en cours de conception avec mon imprimante 3D que j’ai acheté a cet effet, voici les boitiers AHRS et ADI avec la Carte Principale.

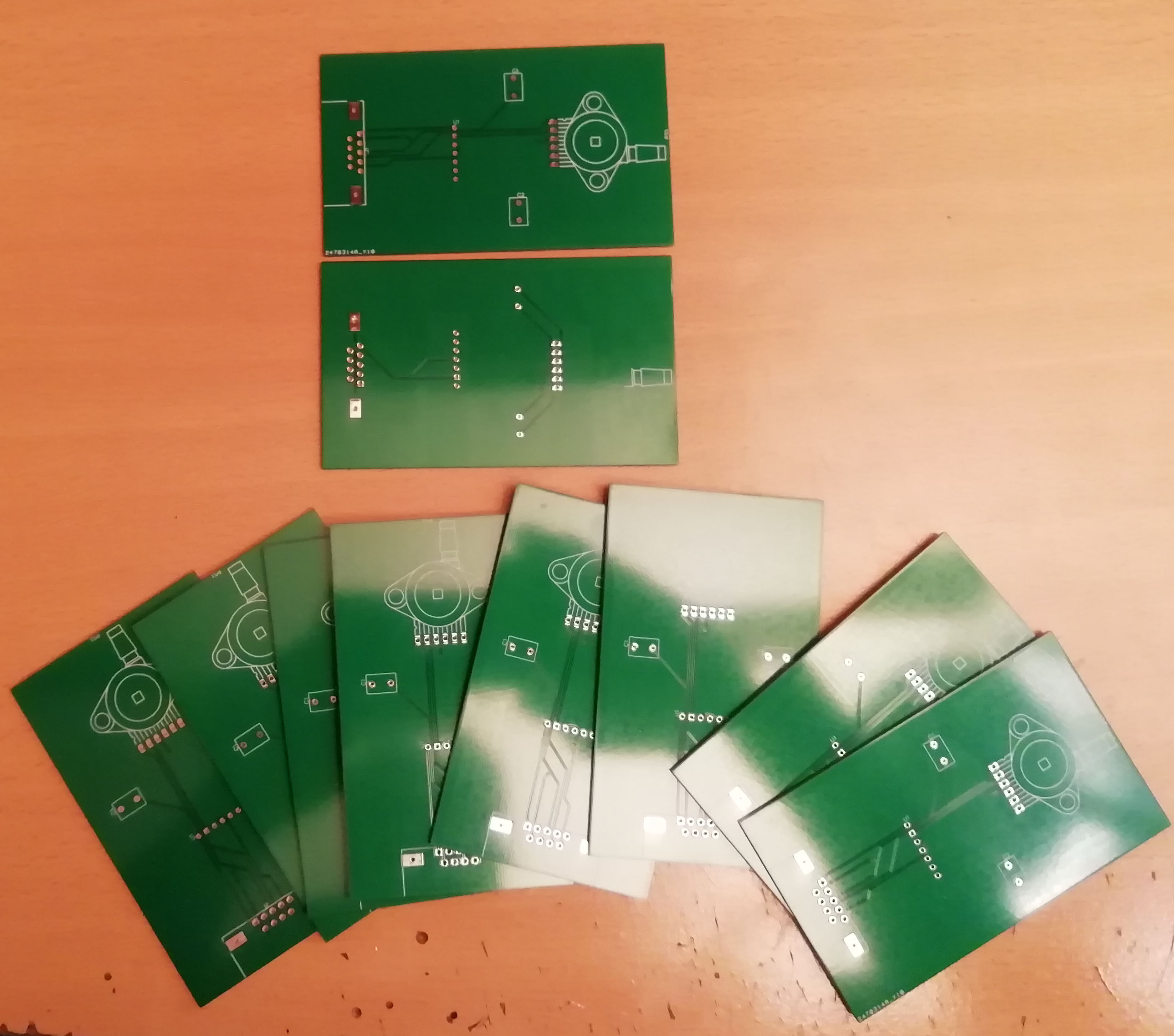

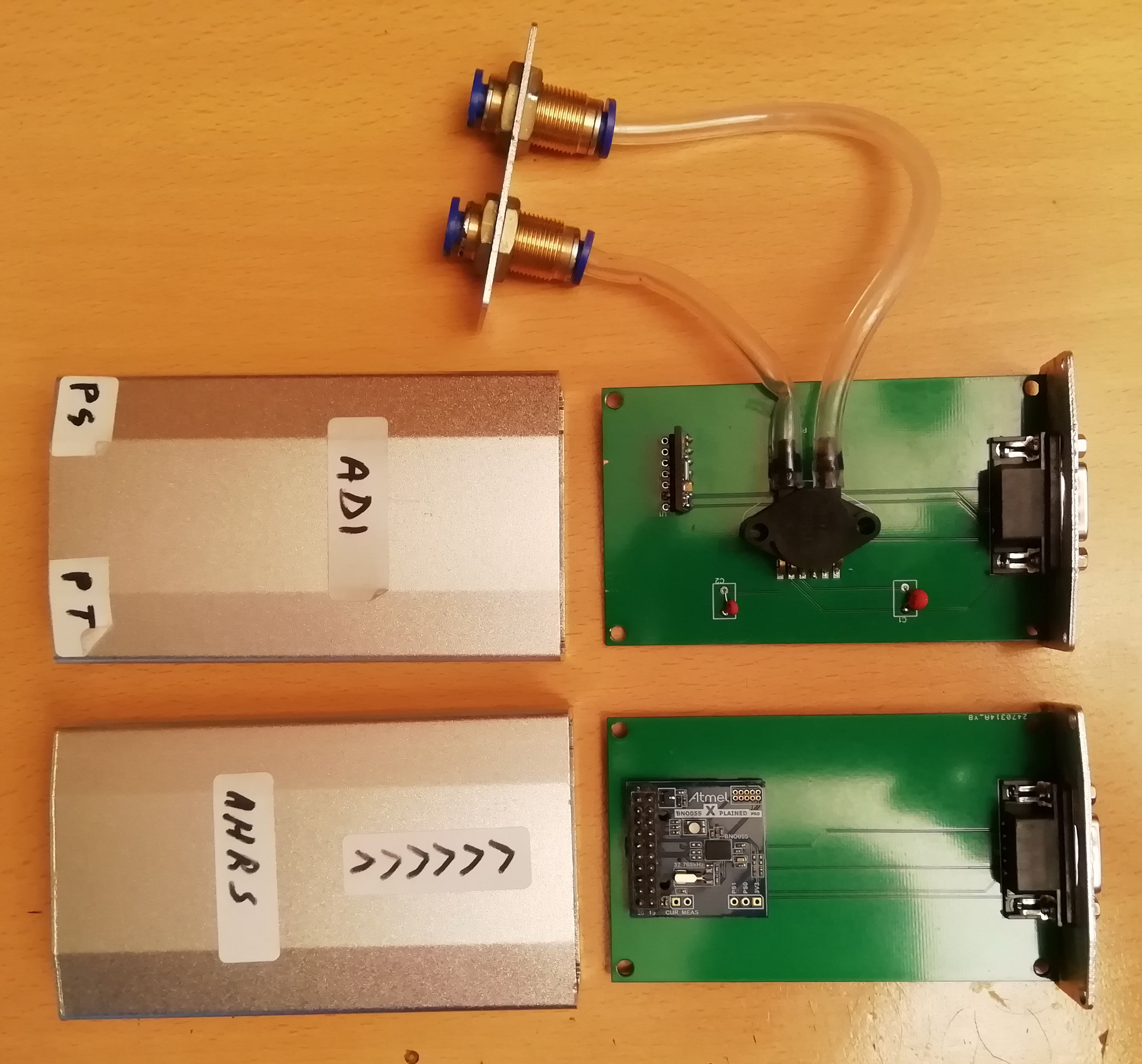

J’ai pu constater que la carte ADI doit être repensé et redessinée car j’ai fait une petite erreur qui est que la position du capteur de vitesse (MPX5010DP) est mal orienté et que cela implique que les tubes sont pliés, pas bon du tout, donc j’ai refait des nouvelles plaques.

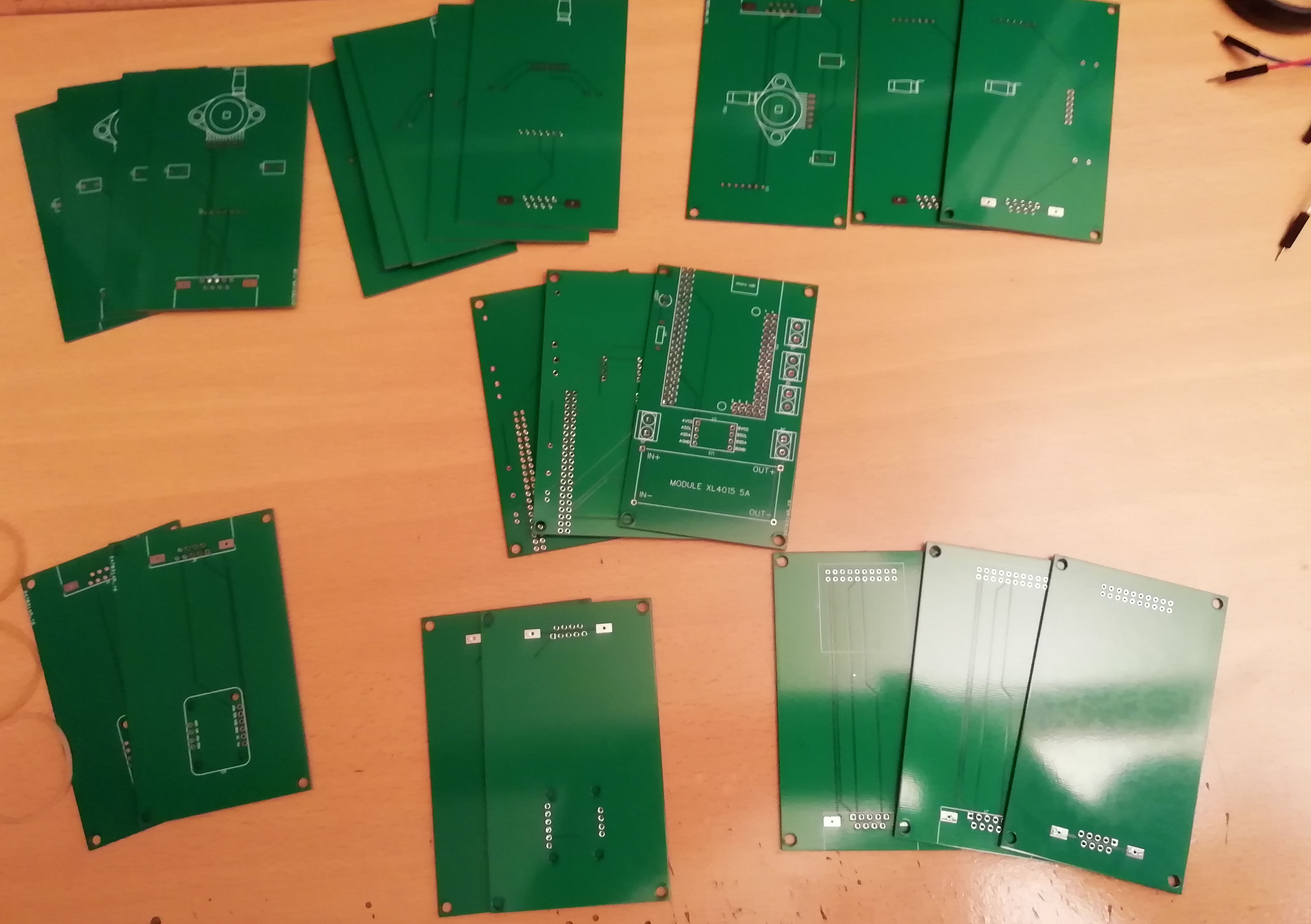

Pour informations, le schéma et les circuits imprimés double faces ont étés réalisés a l’aide du logiciel EasyEDA spécialement conçu pour les Arduino et les différents capteurs, les circuits imprimés sous format Gerber issus de ce logiciel se téléchargent automatiquement sur le site JLCPCB qui réalise ces circuits imprimés a un niveau et qualité professionnelle avec un cout plutôt bas, il y a également un excellent site pour les circuits imprimés WELLPCB qui réalise aussi des circuits imprimés de qualité professionnelle a bas cout, dans certains cas le transport peut couter plus cher que les circuits imprimés !.
Logiciel réalisé avec Processing 3.3.6 en 32 bit pour une bonne fluidité d’exécution.

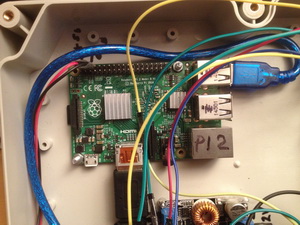

Le logiciel fonctionne avec tous les modelés de Raspberry Pi.
Ce mème logiciel est entièrement opérationnel avec un excellent résultat, mieux que la Raspberry Pi sur des cartes mère Pico ITX fonctionnant avec un bon vieux Windows XP avec un SSD 2Gb allégé (environ 100 mb une fois installé), ou Windows 7 car il n’est pas gourmand en ressources.

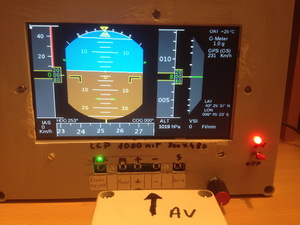

Pour le moment voici a quoi cela ressemble…
